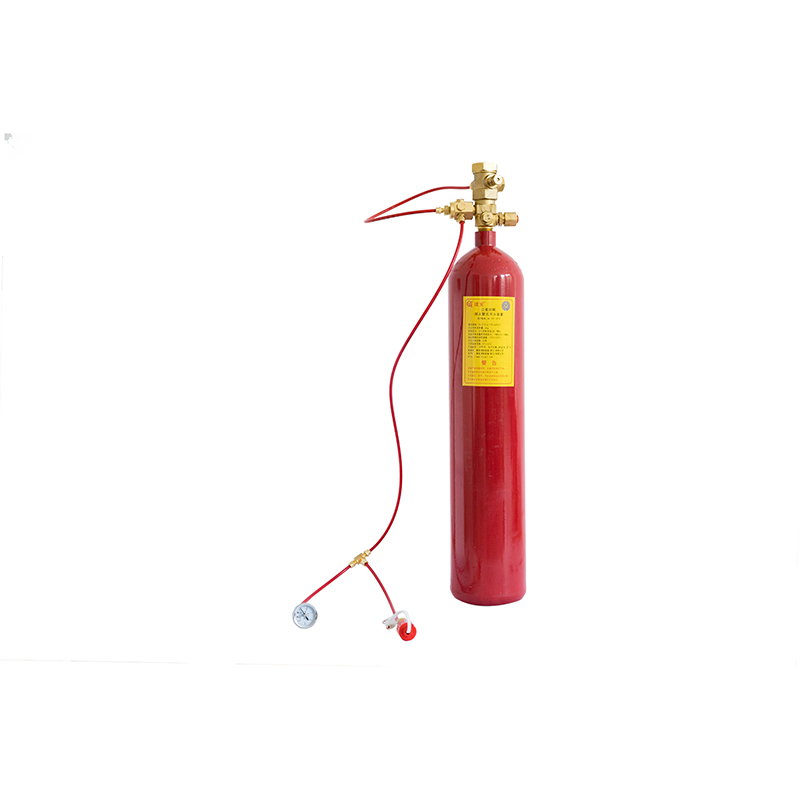

探火管式滅火裝置

探火管式滅火裝置執行標準：GA 1167-2014

一、概述

探火管式滅火裝置是一種全新的探測火災、撲救火災的消防設備。它是由一根與滅火劑儲瓶連接在一起經充壓的探火管進行探火，並將滅火劑介質通過探火管本身(直接式)或噴嘴(間接式)釋放到被保護區域，實施滅火。它可以彌補現有的固定式氣體自動滅火裝置的不足，而用於某些特殊的場所的消防保護。在這些場所，由於空間狹小、環境特殊，而無法安裝管網、噴嘴或火災報警係統，致使自動滅火係統不能發揮作用，而使用普通的滅火器又不能將火患撲滅在萌芽狀態，會導致很大的經濟損失。利用探火管式滅火裝置獨特的滅火方式，可妥善地解決這一難題。

探火管式滅火裝置可廣泛適用於石油/化工行業、製藥廠、通訊設備、發電廠、廚房、鋼鐵廠、軍用設備、汽車、地鐵、銀行設備、易燃品倉庫、儲油庫、計算機房、電氣控製箱、配電板等場所。

二、性能特點：

1 報警、滅火合一，探測反應時間快，點對點滅火，迅速將火災撲滅在萌芽狀態，有效降低火災帶來的經濟損失；

2 無需任何電源和火災報警控製器，不受振動或衝撞而影響操作功能；不因油、煙、灰塵的影響、不受電磁、濕熱等幹擾而導致探火功能的減弱及誤報警，對各類電器設備的保護更加安全可靠；

3 探火管具有柔性，可伸進各種狹小和複雜易燃空間或設備中，該特點彌補了現有消防產品不能及時撲滅此類火災的缺陷；

4 將傳統大空間全淹沒滅火火改為針對潛在著火點的局部全淹沒或局部滅火方式，距離被保護物最近，滅火效率高，費用低廉；

5 滅火劑用量較傳統方式降低80%以上，使用更加環保，對人員更加安全；

6 最適合無人值守而需要重點保護的設備和場所；

7 設計簡單，安裝簡便，無需另外設置氣瓶間，節省用戶有限的空間。

三、技術參數

表1 探火管技術參數

表2 裝置技術參數

四、型號規格

五、工作原理

探火管通過容器閥連接到滅火劑容器上，固定在火災最可能發生處的上方，進行火災探測，遇火時探火管在受熱溫度最 高處被軟化並爆破，利用探火管中的壓力下降，啟動容器閥，滅火劑由探火管爆破孔釋放滅火。同時壓力開關動作，反饋給消防控製中心或啟動警鈴報警，提示用戶滅火裝置啟動。

直接式探火管式滅火裝置滅火時由於滅火劑噴放點與火源最近，所以具有滅火非常及時的優點，但它一般適用於帶有一定外殼（不需要封閉）的設備中。直接式探火管式滅火裝置是目前設計應用的主流。

間接式探火管自動滅火裝置是通過探火管探測火情並控製瓶頭閥的啟閉，而通過釋放管及噴嘴噴射滅火劑實施滅火的裝置。探火管通過球閥與瓶頭閥控製口相連，釋放管與瓶頭閥出口相連，發生火情後，探火管受熱破裂，瓶頭閥打開，滅火劑經過釋放管從噴嘴噴出，撲滅火源。

六、安裝調試

1. 注意事項

1) 探火管式滅火裝置的安裝工作應由通過專業培訓的人員及隊伍承擔。

2) 探火管式滅火裝置的安裝應依據設備平麵布置圖施工。

3) 滅火劑儲瓶安裝場所的溫度應符合表 2 的規定。

4) 安裝使用的所有探火管接頭、堵頭都須采用本公司提供的專用接頭和堵頭。

5) 探火管及釋放管的固定應采用專用管夾固定。

6) 安裝探火管式滅火裝置之前，不應將探火管與滅火劑儲存裝置連接。

2. 直接式探火管式滅火裝置的安裝調試步驟

1) 按設計要求將滅火劑儲瓶安裝在規定的位置，並固定牢固。一般優先考慮利用被保護設備箱體進行安裝固定（見下圖）；也可利用牆體進行安裝固定，與牆體安裝時，可使用塑料脹管和木螺釘將壓板固定在牆麵。如滅火劑儲瓶懸空時，須加裝托架支撐儲瓶。

2) 確保手動閥芯處於關閉狀態；

3) 拆下出口球閥堵頭，換上聯接體；

4) 將探火管與聯接體連接。使用方法：將探火管端口切齊並去毛刺，套在接頭上（氣溫較低時，可采取適當措施使探火管連接部位適度軟化），再將並帽與接頭連接並擰緊，擰緊並帽時應防止探火管回縮。

5) 從固定的滅火劑儲瓶開始順著被保護區域的上方鋪設探火管，並應符合以下規定：

a、探火管應布置在離著火點800mm之內；

b、探火管不應與溫度超過80℃的物體表麵接觸；

c、探火管的最小彎曲半徑應不小於30mm；

d、探火管需采用專用管夾固定，每個夾子之間的距離不應超過500mm;

e、若探火管需穿過被保護的區域(如箱體等)，應采用專用的探火管保護件保護探火管。

6) 在探火管的末端應安裝一個終端壓力表，以便定期檢查壓力。

7) 安裝完畢後，重新檢查探火管首尾連接是否連接可靠；

8) 緩慢打開手動開關，給探火管內充壓，觀察探火管末端壓力表示值，壓力到1.5MPa後關閉手動開關。

9) 用少量驗漏液塗在探火管專用接頭連接處，仔細觀察，如無泄漏，滅火裝置可投入正常使用狀態，最後用S5內六角扳手從逆時針方向緩慢打開手動閥芯，此時裝置置於伺應狀態。

3．間接式探火管式滅火裝置的安裝調試步驟

1）按2 條1）～7）步驟安裝探火管部分。

2）按設計要求安裝釋放管和噴嘴，所有釋放管的連接應采用專用的接頭，以保持其密封性。固定釋放管的夾子之間的距離不應大於1.5m，噴嘴與夾子的距離不應超過300mm，噴嘴離被保護物的距離不應大於2m。

3) 緩慢打開手動開關，給探火管內充壓，觀察探火管末端壓力表示值，壓力到1.5MPa後關閉手動開關。

4) 用少量驗漏液塗在探火管專用接頭連接處，仔細觀察，如無泄漏，滅火裝置可投入正常使用狀態，最後用S5內六角扳手從逆時針方向緩慢打開手動閥芯，此時裝置置於伺應狀態。

 六、維護保養

1. 應檢查滅火劑儲存裝置的固定情況，並應使其遠離火源。

2. 對於二氧化碳探火管式滅火裝置，每年應對滅火劑產品進行一次稱重，如二氧化碳重量低於設計用量90％，應及時予以補充。

3. 應經常檢查探火管末端壓力表，如壓力表指針壓力低於1.0MPa，一般說明裝置存在嚴重泄漏，應及時檢修並補充滅火劑；如壓力表超出1.6MPa（一般隻會在二氧化碳探火管式滅火裝置中出現這種情況），否則說明瓶頭閥出現功能故障，應及時拆掉探火管，放出儲瓶中滅火劑，檢修瓶頭閥，排除故障後重新充裝滅火劑，再安裝探火管，恢複裝置正常工作狀態。

4. 本裝置一經釋放後，應及時重新充裝滅火劑，並更換探火管，滅火劑充裝由專業廠家完成。

5.嚴禁使探火管受到擰曲、折疊，並應避免探火管與銳利尖硬的物體接觸，以防止裝置誤動作。

6．為保證裝置的可靠性，建議每5 年更換探火管一次。
