壓力式泡沫比例混合裝置

執行標準：GB20031-2005

一. 產品介紹:

囊式壓力比例混合裝置主要由帶膠囊的泡沫液壓力儲罐與利用文丘裏原理製成的PHY型壓力式比例混合器組成，當係統管網中的水流經比例混合器減壓
孔板時，在孔板的前後會形成壓差。壓高處的一部分水（3%或6%）進入罐內，擠壓膠囊，將膠囊中的泡沫液擠壓至係統管網低壓處與水混合形成泡沫混合液。
配用泡沫發生器產生相應的泡沫來滅火。

本產品配用水泵及相應的泡沫液和泡沫發生器可組成各種低、中、高倍數泡沫滅火係統及泡沫噴淋、水成膜泡沫滅火係統。

二. 產品特點：

罐內采用了膠囊將貴重的泡沫液與水分隔開來，當泡沫液一次未使用完可再次使用，便於調試、日常維修，為用戶節約了資金和人力。

通過置換的方式所形成的泡沫混合液，能在流量和壓力變化的情況下仍維持準確的混合比例，使滅火時能產生充足的泡沫。同時也使得本產品的壓降損
失非常小，保證了噴出的泡沫能量大、穿透力強，提高了滅火的效果。

七． 安裝

1）按照《泡沫滅火係統施工及驗收規範》有關規定執行安裝。

2）要求安裝時對產品進行整體安裝,不得將混合裝置上的比例混合器、管道及其配件撤卸下來分別安裝。

4）要求將罐體水平安裝

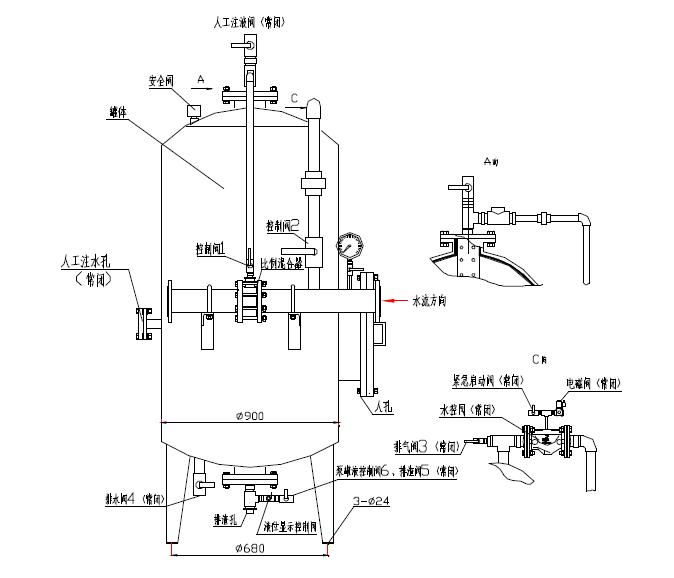

5）將所附配的壓力表（1隻）按安裝圖示位置安裝好。

八．操作使用:

泡沫液的灌裝：

灌裝是將泡沫液從外麵灌入罐體中膠囊內的過程，為了確保在灌裝初期過程中避免因已裝入的泡沫液重量對膠囊拉扯力過大，在灌裝前需在膠囊和罐壁
之間的空間灌注水。所選泡沫液必須按本產品銘牌上所示比例來選擇泡沫原液。

灌裝前準備步驟如下：

1） 關閉控製閥1和控製閥2，打開排氣閥3。

2） 打開排渣閥5，將膠囊內的殘渣排盡。

3） 在係統管網中充入水，再微量開啟控製閥2，讓係統中的水在無壓力的狀態下進入罐壁和膠囊之間的空間內，直到水量約為罐體體積的1/2~2/3 為
止（可通過打開人工注水孔，直至水溢出為止）；如無係統水源，則需打開人工注水孔的悶蓋注入水，直至水溢出為止。灌液方法可分為人工灌液和用泵進行灌液。

人工灌液法：

a: 填液前將注液孔處的DN40球閥打開，並保證排氣閥3處於打開狀態，排渣閥5、排水閥4、控製閥1 處於關閉狀態，隻有這樣才能將泡沫原液順
利地倒入膠囊內。

b: 在灌注過程中當有水從排氣閥3排出或不能繼續罐入泡沫液時，打開排水閥4排水，使灌入的泡沫液與排出的水量相當，保證泡沫液順利地灌入膠
囊內。

c: 灌注完畢關閉排水閥4，將注液孔處的DN40 球閥關閉，將排氣閥3、排渣閥5、灌液控製閥6關閉，保證比例混合器上的兩個控製閥1、2處於常
開狀態。此時裝置處於待用狀態。用泵進行灌液法見附錄。(所需配泵由產品另行銷售)

維護保養：

1) 在係統處於滅火時，必須保證控製閥1、控製閥2處於打開狀態。

2) 如需取泡沫原液樣檢查是否變質時，隻需將排渣閥5打開即可，取完樣後、再將上述閥門關閉。

3) 管路應每年檢查一次，查看有無被腐蝕，若發現問題，必須進行壓力試驗，對暗管至少五年檢查一次。

4) 泡沫液至少每年檢查一次，檢查貯存泡沫液的容器是否損壞，抽取泡沫液樣品，檢查是否有過量的沉積物，並送交檢測中心進行化驗分析，如質量

不合格，應予更換。
