一．簡介：

早期抑製快速響應（ESFR）噴頭，是一種大口徑灑水噴頭，它是自動噴水滅火係統的一個組成主要元件，既可用於探測火災，又可通過自動噴水進行滅火。火災初期可感溫快速自動開啟並可使一定衝量的水按規定的形狀和密度在設計的保護麵積上分布，是早期抑製火災的滅火型灑水噴頭。快速響應易熔合金和大噴口直徑及較大的濺水盤，其響應時間指數（RTI）≤28±8（m.s）0.5/，因而具有快速響應火災，及大流量噴水等優點，是專門對付高危險度的倉庫火災而設計的。用於保護高堆垛與高貨架倉庫,以及保護儲存塑料製品，混雜物品的倉庫。

二．噴頭的主要技術性能參數：

1，安裝形式：直立式，濺水盤朝上;下垂式,濺水盤朝下。

2，公稱口徑：20mm，連接螺紋R23/4。

3，額定工作壓力：1.2MPa,出廠密封試驗壓力:3.4MPa.100%檢測.

4, 流量特性係數:K=202。

5, 響應時間指數(RTI)≤28±8(m.s)0.5/;

6, 公稱動作溫度:74℃。

7，zui小覆蓋麵積:7.4m2/。

8, zui大覆蓋麵積:9.3m2/。

三．安裝高度和zui低工作壓力：

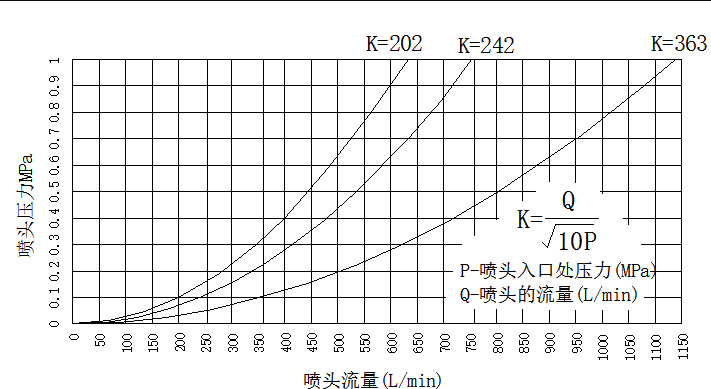

四.噴頭壓力與流量關係曲線:

五.貯存、安裝、使用維護注意事項：

1、灑水噴頭應貯存在-15℃～40℃的幹燥環境中，不得在4℃以下的環境中使用。

2、安裝噴頭時和管件螺紋聯接處建議使用聚脂氟乙稀密封帶,管件應是符合國家標準的產品。

3、噴頭安裝時必須使用廠家提供的噴頭專用扳手的相應扳口進行安裝，並注意正確使用, 如下圖所示。噴頭擰緊力距為10-20N.m,嚴禁超過25N.m。安裝後應置擺放整齊，防止碰撞造成噴頭損壞。

4、噴頭應保持清潔,嚴禁噴塗油漆,塗料等。

5、待安裝噴頭應儲存在廠方提供的泡沫防護盒內，施工人員不得隨意用其它容器:如安全帽、油漆桶等使用或存放。

6、取放噴頭不允許用拋物、攏抓、傾倒等方式，必須輕拿,輕放,易熔合金片嚴禁碰撞。由於不規範的操作或安裝造成噴頭框架受損、易熔合金片及支撐配件等受損引發的滲漏和誤噴,本公司不負責任。
